環鏈電動葫蘆起升齒輪箱的結構分析

編輯：凌鷹起重機械瀏覽：737 添加時間：2023-05-18 08:43:40

環鏈電動葫蘆屬于輕小型起重設備，具有體積小、自重輕、使用靈活、操作方便、適用性強等特點。根據有無運行機構分為固定式環鏈電動葫蘆和運行式環鏈電動葫蘆，其起升機構的整體結構布置方式通常有同軸輸入同軸輸出結構和C形結構布置兩種形式。文中研究的環鏈電動葫蘆為固定式，起升機構采用C形結構布置形式。起升齒輪箱作為環鏈電動葫蘆核心部件，必須確保在使用壽命期內安全、可靠地工作，需要對起升齒輪箱進行有限元靜力分析，以保證其強度、剛度滿足工程要求。

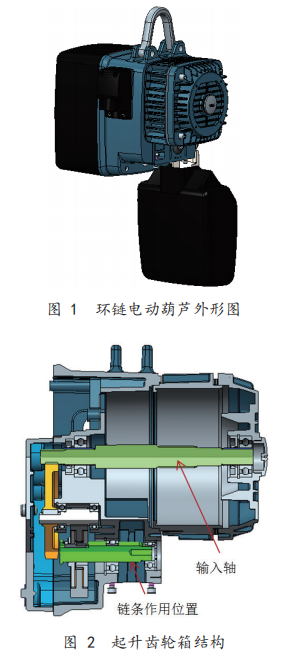

固定式環鏈電動葫蘆通常由電動機、傳動機構和鏈輪鏈條等組成，有單鏈和雙鏈兩種吊載方式。文中研究的環鏈電動葫蘆為單鏈形式，其外形圖如圖1所示。起升齒輪箱通常由二級傳動齒輪、各傳動軸上的軸承及箱體、箱蓋等組成，為便于分析，略去部分不影響受力的其他零件，結構如圖2所示。
