“新起點”——鋼絲繩電動葫蘆限位裝置

編輯：凌鷹起重機械瀏覽：3697 添加時間：2015-08-05 09:46:45

限位裝置是鋼絲繩電動葫蘆必不可少的組成部分，但在實際使用過程中仍然存在諸多的問題，其主要體現在以下幾個方面：

（1）由于細長結構的限位桿3’是裝于卷筒外殼1’上，鋼絲繩電動葫蘆在運輸、搬運、安裝或使用過程中，限位桿3’存在因受到外力碰撞而彎曲變形的隱患，限位桿3’一旦變形后，上至點停止塊31’、下至點停止塊32’的位置即發生改變，其結果同樣會導致限位不準確；

（2）串接在起升電機供電回路中的斷火開關4’，其電流值與起升電機的電流值是相同的，當斷火開關4’起作用時，斷開的是起升電機電源，故斷火開關4’電流值較大，容易損壞而導致斷火開關4’動作失靈；

（3）防護等級低：為IP44。

下面北京凌鷹為大家介紹一下鋼絲繩電動葫蘆限位裝置的“新起點”—一種限位準確性高的改進的鋼絲繩電動葫蘆限位裝置。這種限位裝置主要做了以下創新：

（1）包括位于卷筒外殼1的開口10處的導繩器2、導繩器2可沿著開口10左右移動，在導繩器2的移動區域相對應的卷筒外殼1兩端附近設置有下止點限位行程開關32、上止點限位行程開關31，下止點限位行程開關32、上止點限位行程開關31分別通過左開關固定板42、右開關固定板41安裝到卷筒外殼1上，下止點限位行程開關32、上止點限位行程開關31分別串聯到鋼絲繩電動葫蘆的控制回路中，下止點限位行程開關32、上止點限位行程開關31分別具有下止點撓性拔桿320、上止點撓性拔桿310。

（2）當鋼絲繩5放卷時，導繩器2向左移動，直至其撥動到下止點撓性拔桿320，此時導繩器2處于卷筒外殼1左端附近，下止點限位行程開關32起作用，斷開控制回路，起升電機停止轉動以使鋼絲繩電動葫蘆靜止于下止點位置；當鋼絲繩5收卷時，導繩器2向右移動到卷筒外殼右端附近，此時導繩器2撥動到上止點撓性拔桿310，上止點限位行程開關31起作用，斷開控制回路，起升電機停止轉動以使鋼絲繩電動葫蘆靜止上下止點位置，同樣起到了限位作用。

（3）下止點限位行程開關32、上止點限位行程開關31均為小工作電流的斷控型行程開關。故限位行程開關使用壽命長。

（4）? 本實用新型的限位行程開關可應用在電動葫蘆以控制電動葫蘆控制回路，來實現限位功能。

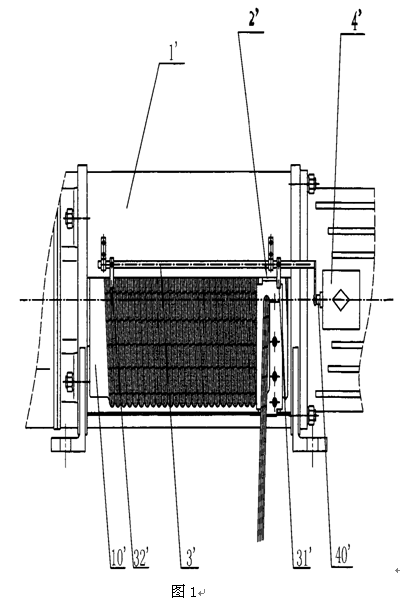

備注：圖1為應用于鋼絲繩電動葫蘆上的常規限位裝置結構示意圖

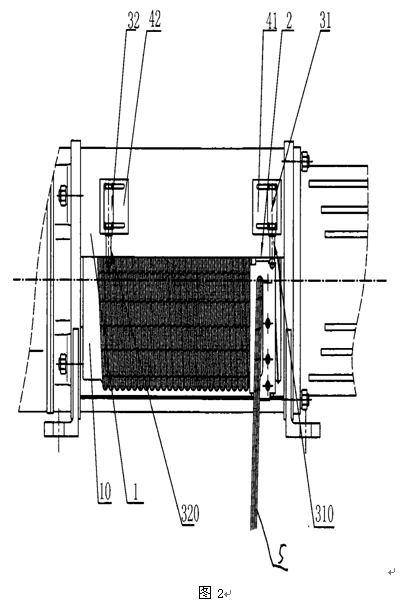

圖2為創新的應用于鋼絲繩電動葫蘆上的限位裝置結構示意圖。
