編輯：凌鷹起重機械瀏覽：3877 添加時間：2014-12-10 08:30:24

環鏈電動葫蘆是一種比鋼絲繩電動葫蘆體積小、重量輕的起重設備，在建筑、工廠、礦山、倉儲等生產現場應用廣泛。本文設計出了一種更為輕便、實用的HDH型10噸環鏈電動葫蘆。它操作簡單、傳動平穩、安全可靠，加工裝配工藝性好，且經濟性好。

電動葫蘆具有輕巧、靈活、成本較低，且安全可靠，單機起重能力高，維護方便等特點，是目前應用廣泛，深受歡迎的輕型起重設備。

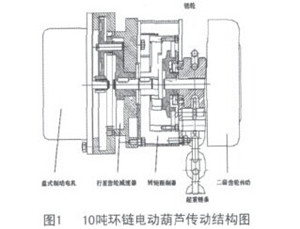

本文設計的10噸環鏈電動葫蘆結構采用盤式制動電機替代HSZ-10手拉葫蘆的手拉鏈部分及制動部分，利用行星齒輪減速器進行減速增矩，設計了一種轉矩限制器防止過載，保護盤式電機和傳動系統不受損壞。電動葫蘆的傳動結構如圖1所示。

二、主要結構設計

（一）盤式制動電機

電動葫蘆的動力來自于盤式制動三相異步電動機。這是一種全封閉的、自冷式新型異步電機，體積小、軸向尺寸短、制動力矩大、制動迅速、定位準確、運行可靠、維護方便的特點，能實現通電起動迅

速和斷電瞬時剎停的功能。該機配有手動制動離合器和無手動離合器兩種類型，采用凸緣安裝方式。該電機可用為各種機械的主運動和輔助運動提供驅動力，特別是起重機械、鍛壓機床、建筑機械等。

（二）行星齒輪減速器

行星齒輪減速器的主要傳動結構由行星輪、太陽輪、內齒圈三部分組成。相對于其它減速器，具有高剛性、高精度、高的扭矩與體積比等優點。尤其傳動效率高，單級行星齒輪減速器效率在97%-98%之內。

（三）取物裝置

環鏈電動葫蘆的鏈條采用低碳合金鋼材料制成，使鏈條更加有韌性，也更加堅固耐磨，在工作中確保了安全性。配有鏈袋以盛裝鏈條，使電動葫蘆看起來干凈整齊美觀。鏈袋內一般裝有防銹油，保護鏈條不致生銹，延長環鏈電動葫蘆的使用壽命。

（四）轉矩限制器的性能分析及摩擦材料的選擇

轉矩限制器基本上是由主動部分、從動部分、壓緊機構三部分組成。主動部分、從動部分和壓緊機構是保證轉矩限制器處于接合狀態并能傳動動力的基本結構。
